搭载有机EL显示器的一体式激光位移传感器


CD2H系列

  • 实现最长1,200mm长距离测量
  • 配置可显示受光波形的有机EL显示器
  • 配置支持IO-Link通信
  • 追加机型:可测量60~200mm的CD2H-130
  • 特点
  • 应用
  • 电路图
  • 外形尺寸
  • 产品规格
  • 下载
  • 11

    采用自主研发的超高灵敏度C-MOS

    实现了同类产品中等级最高*的重复精度和采样周期。

    在更多的检测现场,为提高生产品质和生产速度做出贡献。

    CD2H系列是搭载有机EL的C-MOS激光位移传感器,实现

    了同类产品中等级最高的0.25μm重复精度和133.3μs采样周期。*

    有测量距离长达1,200mm的长距离产品阵容,并广泛应用于

    物体卷径和载重量检测等长距离测量。

    显示部分采用有机EL显示器,支持IO-Link。

    是满足高精度判别需求的高性价比位移传感器。



    同等级性能最高的理由

    搭载ATMOS

    由于搭载了专为最高级别机型CDX系列开发的超高灵敏度图像传感器ATMOS,实现了最高级别的性能。



    ATMOS: Auto Tuning cMOS

    11



    业界
    唯一

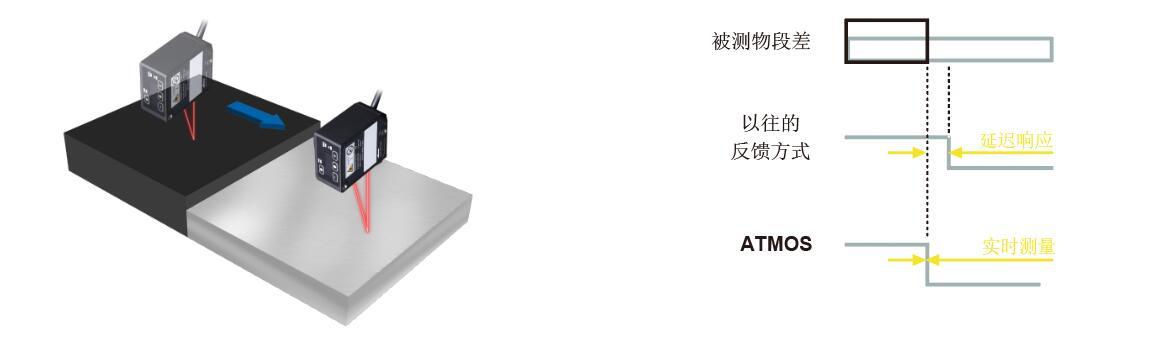

    无反馈式的超高快速门

    采用业界唯一的算法,无需快门反馈控制,消除瞬间检测不到或响应延时等异常现象,实现实时测量。

    受光量急剧变化

    11

    11

    同等级最快速的采样周期

    11

    同等级最高的线性精度

    应用于长距离测量和测量范围宽广时优势突出

    长距离700mm机型:±0.1% F.S.(200~700mm)/ ±0.3% F.S.(700~1200mm)
    ※重复精度在1um级别激光位移传感器中。2021年11月本社调查



    宽广的测量范围

    由于传统位移传感器的测量范围相对较短,因此应用于被测物品种较多的测量时,每当更换不同被测物品种,就必须要重新调整位移传感器的安装距离。

    如果是长距离机型CD2H-700的话,测量范围宽达700±500mm,即使更换不同被测物品种导致测量范围大幅度变化时,也无需调整位移传感器的安装距离。

    11

    在显示器上「可视化」各种信息

    搭载便于观看的有机EL显示器

    视认性
    UP
      操作性
    UP

    支持以日语为首的7种语言。
    测量值显示方式有:相对值、模拟量值、条状图3种类型可选。
    此外,还可以显示传感器的内部温度和总工作时间,有助于预知保全。



    11

    可显示受光波形      业界首创

    通过监测受光波形,可以确认受光量和安装角度。

    另外,如果周边环境存在外部干扰光,也可通过遮盖功能将其遮盖起来,抑制对测量的影响。

    11



    作为IO-Link设备位移传感器新上线

    IO-Link是通过数字信号将传感器和执行器与上级(网络)连接,推进智能工厂化的技术之一。

    OPTEX-FA公司将通过扩充支持IO-Link的产品,为智能工厂化做出贡献。

    11



    软件 CD2H_URES_Navigator  (免费)

    提供了可以使用IO-Link主站(UR-ES16DT)在PC上进行设定,

    确认受光波形以及记录测量值的软件。可以从本公司官网下载。



    产品阵容

    种类 检测范围 重复精度 线性精度

    光源

    激光等级

    接口 型号
    电缆式 猪尾式

    22

    漫反射型

    11 0.25μm

    ±0.1% F.S.

    (±0.01mm )

    红色激光

    1级

    模拟量输出×1ch

    开关量输出×2ch

    外部输入×1ch

    IO-Link

    CD2H-30A CD2H-30M12A
    11 0.25μm

    ±0.1% F.S.

    (±0.02mm )

    CD2H-50A CD2H-50M12A
    11 4µm

    ±0.1% F.S.

    (±0.14mm)

    CD2H-130 CD2H-130M12
    11 10μm

    ±0.1% F.S.

    (±0.35mm )

    红色激光

    2级

    CD2H-2452 CD2H-245M122
    11 20μm

    ±0.1% F.S.

    (±0.5mm )

    CD2H-3502 CD2H-350M122
    11 100μm

    测量范围200~700mm:

    ±0.1% F.S.(±1mm)

    测量范围700~1200mm:

    ±0.3% F.S.(±3mm)

    CD2H-7002 CD2H-700M122

    ● 猪尾式请购买可选的连接电缆线。



    可选购件

    连接电缆线(耐弯曲电缆线)

    11

    关键词:
    • 传感器
    • 位移传感器
    • CD2H 系列
  • 杯装食品密封不合格检测 电子零部件有无/是否重叠检测 安装部件高度检测
    11 11 11
    冲压件密封材料检测 电线的缠绕检测 车身位置检测
    11 11 11

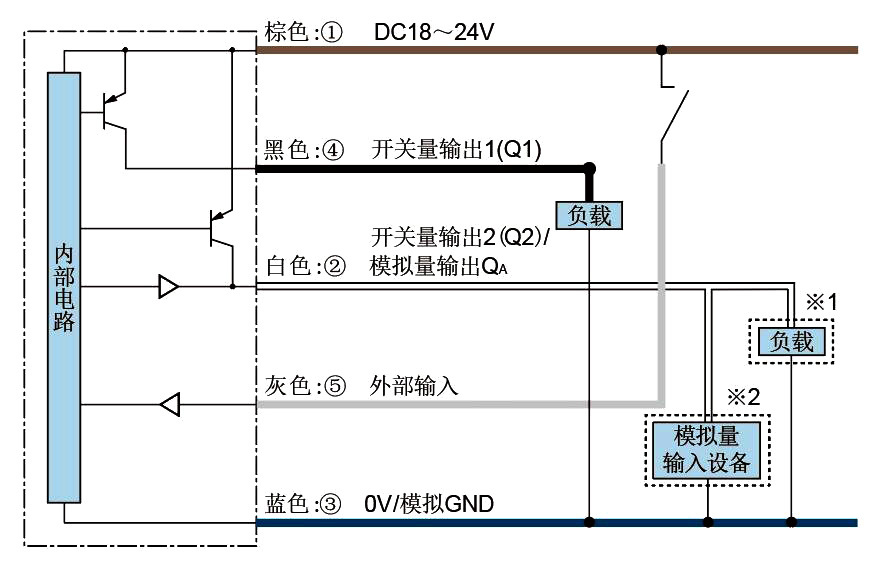

  • SIO模式(标准I/O模式)设定为NPN输出时

    11

    ※1.作为开关量输出2(Q2)使用时

    ※2.作为模拟量输出QA使用时

    SIO模式(标准I/O模式)设定为PNP输出时

    11

    ※1.作为开关量输出2(Q2)使用时

    ※2.作为模拟量输出QA使用时

    设定为IO-Link模式推挽输出时

    1

    ※1.在NPN连接中作为开关量输出1(Q1)使用时

    ※2.在NPN连接中作为开关量输出2(Q2)使用时

    ※3.在PNP连接中作为开关量输出1(Q1)使用时

    ※4.在PNP连接中作为开关量输出2(Q2)使用时

    ※5.作为模拟量输出QA使用时

    11
  • 外型尺寸图(单位:mm)

    1

  • 【不同型号规格】

    型号 电缆式 CD2H-30A CD2H-50A CD2H-130 CD2H-2452 CD2H-3502 CD2H-7002
    猪尾式 CD2H-30M12A CD2H-50M12A CD2H-130M12 CD2H-245M122 CD2H-350M122 CD2H-700M122
    检测距离(中心位置) 30mm 50mm 130mm 245mm 350mm 700mm
    检测范围

    ±5mm

    (25~35mm)

    ±10mm

    (40~60mm)

    ±70mm

    (60~200mm)

    ±175mm

    (70~420mm)

    ±250mm

    (100~600mm)

    ±500mm

    (200~1200mm)

    光源 介质 红色半导体激光
    波长 655nm
    最大输出功率 0.39mw 1mw
    激光等级 JIS/IEC/FDA※1 CLASS 1 CLASS 2
    光斑大小 φ50μm φ70μm φ0.3mm φ0.5mm φ0.6mm φ1.0mm
    线性精度

    ±0.1% F.S.

    (±0.01mm)

    ±0.1% F.S.

    (±0.02mm)

    ±0.1% F.S.

    (±0.14mm)

    ±0.1% F.S.

    (±0.35mm)

    ±0.1% F.S.

    (±0.5mm)

    测量范围

    200~700mm

    ±0.1% F.S.

    (±0.01mm)

    测量范围

    700~1200mm

    ±0.3% F.S.

    (±0.3mm)

    分辨率※3 0.25μm 0.25μm 4μm 10μm 20μm 100μm
    重复精度※4 0.25μm 0.25μm 4μm 10μm 20μm 100μm
    采样周期※5 133.3μs/150μs/200μs/300μs/500μs/1ms/2ms/5ms/Auto
    温度漂移特性※6 ±0.06% F.S./℃
    重量 电缆式:约140g  猪尾式:约90g




    【共通规格】

    电源电压 DC18~24V(±10 %)
    消耗电流※7 80mA (DC18V时), 70mA (DC24V时)
    lO-Link 规格 Ver.1.1
    传输速度 COM3 (230.4kbps)
    进程输入数据字节数 6byte
    最小周期时间 0.7ms

    开关量输出

    (Q1/Q2)※8

    输出点数 2点(Q1可切换为IO-Link)
    种类 NPN/PNP集电极开路输出或推挽输出(功能内切换)
    模拟量输出QA※8 电流 4~20mA,负载阻抗:300Ω以下
    电压 0~10V,输出阻抗:100Ω以下
    外部输入※9 不使用/外部示教/保持/归零功能/激光关闭  可切换
    显示器

    0.9英寸有机EL显示器(128×36像素)

    显示语言:英语/德语/西班牙语/日语/中文(简体)/中文(繁体)/韩语

    指示灯 电源指示灯(绿)/输出指示灯(橙)×2/IO-Link通信时(绿灯闪烁)
    连接形式

    电缆式:电缆线长2m,φ4.5

    猪尾式:M12 5针连接电缆线长300mm,φ4.5

    最小弯曲半径:电缆直径×2(固定时)、电缆直径×6(可移动时)

    保护电路

    反向连接保护、过电流保护功能

    耐环境性 防护等级 IP67(包括猪尾式连接部)
    使用环境温度/湿度 -10~+50℃/35~85% RH(无结露 · 结冰)
    存储环境温度/湿度 -20~+60℃/35~85% RH(无结露 · 结冰)
    使用环境照度 白炽灯:10000Ix以下、荧光灯:10000lx以下
    抗震动 10~55Hz 双振幅1.5mm X,Y,Z各方向2小时
    耐撞击 约50G(500m/s2) X,Y,Z各方向3次
    适用法令 EMC EMC指令(2014/30/EU)
    环境 RoHS指令(2011/65/EU),中国RoHS(指令第32号)
    安全 FDA规则(21 CFR 1040.10以及1040.11)※10
    适用规格 EN 60947-5-2,IEC 60825-1
    NRTL认证 预定
    内部规格 耐噪音:Feilen Level 3 clear
    预热时间 约30分钟
    材质 外壳:PBT  镜头PMMA



    [测量条件]没有特别指定的情况下,以下测量条件进行测量。
    环境温度:25℃(常温),电源电压:DC24V,采样周期: 200μs,移动平均次数:4,中值滤波器:31,测量中心距离,标准被测物(白色陶瓷)。另外,传感器是用铝夹具固定测量的。

    ※1. 根据FDA Laser N otice No.56的规定,按IEC60825-1:2014的标准进行分类。

    ※2. 测量中心距离中心强度的1e2(13.5%)。除了规定的光斑尺寸以外还有漏光,如果检测距离附近周围有反射率高的物体时,可能会受到其影响。

    ※3. 当传感器与目标之间的距离一步步变化时,能够判别的最小尺寸(平均采样次数512次时)。

    ※4. 在静止状态下测量时的测量值的峰值至峰值(平均采样次数512次时)。

    ※5. 初始状态下,设定为200μs。

    ※6. 将传感器及被测物(白色陶瓷)固定在铝制夹具上进行测量时的代表例。被测物的距离是测量中心距离。

    ※7. Q2设定为模拟输出(电流),处于无法测量状态时(电流输出为21mA)的值。

    ※8. 初始状态下,已设定为模拟电流输出。

    ※9. 初期状态下,已设定为激光关闭。

    ※10. 除去Laser Notice No.56的不同之处。
