激光型激光传感器


Z-L/BGS-ZL 系列

  • 激光光源,检测距离在 400mm 处的光斑直径为Φ2mm(漫反射型)。
  • ZT-L3000 及 BGS-ZL 系列,采用 Class1 的激光光源。
  • BGS-ZL 系列,实现较高重复精度的检测。
  • 特点
  • 应用
  • 电路图
  • 外形尺寸
  • 产品规格
  • 特性图
  • 下载
  • 对射型

    11

    漫反射型

    11

    镜面反射型

    11

    BGS 型

    11

    IEC:Class 2,FDA:Class II

    获取 Class2(IEC),ClassII(FDA)认证。
    (对射型和激光 BGS 型为 1 级激光)

    11

    激光透射光束 / 回归反射型

    ● 检测距离长达 30m(对射型),250usec 的高速响应速度。
    ● 结构轻巧紧密,激光光斑直径Φ2mm。
    ● 防护等级 IP67。
    ● M8 QD 接插式可选。



    特点

    ZT-L 系列对射型

    30m 处光斑直径为Φ30mm。

    11

    250 usec 高速响应时间

    适用于检测快速移动的物体。

    11



    400mm 处光斑直径为Φ2mm。

    1

    防相互干扰

    2 对传感器可紧挨着安装也不会受到相互之间的干扰。

    11

    ZR-L 系列镜面反射型

    10m 处光斑直径为Φ10mm。

    1

    防护等级 IP67

    防护等级 IP67,即使水管冲压,亦能滴水不渗。

    11

    BGS-ZL 激光型

    小光斑 / 高速响应速度

    ● BGS(背景抑制)型不受背景颜色的影响,激光光源。
    ● 250usec 的高速响应速度(激光光源型)。
    ● Φ1mm 细小光斑(BGS-ZL 系列)。



     特点

    Φ1mm 的光斑尺寸

    短距离型 BGS-ZL10 在检测距离为 100mm 处的光斑直径仅Φ1mm。
    长距离型 BGS-ZL30 在检测距离为 300mm 处的光斑直径仅Φ1.5mm。适用于长距离检测微小物体,且不受背景条件影响。

    11

    激光光源 BGS 型

    BGS 型体积较小,仅为 17x10x20mm。适合用于检测如PCB 加工机器等 OEM 设备。

    11

    外部控制激光关闭功能

    可通过外部连接线(灰色)接地(NPN 型)
    或接正极 (PNP 型 ) 关闭激光。
    (3 针接插式型无该功能)

    11

    4 圈电位器调节灵敏度

    内置 4 圈可调的电位器,以便对检测距离进行
    精确细微的调整。
    电位器设有滑动离合器,可避免电位器过转。

    11




    250usec 高速响应速度

    适合检测快速移动的物体。

    1



    关键词:
    • 传感器
    • 激光传感器
    • Z-L/BGS-ZL 系列
  • 纠偏检测

    (BGS-ZL30)

    检测不同颜色的物体

    (BGS-ZL30)

    检测金属部件

    (ZR-L1000)

    检测薄板

    (ZR-L3000)

    11 11 11 11



  • 11

  • 11

    11

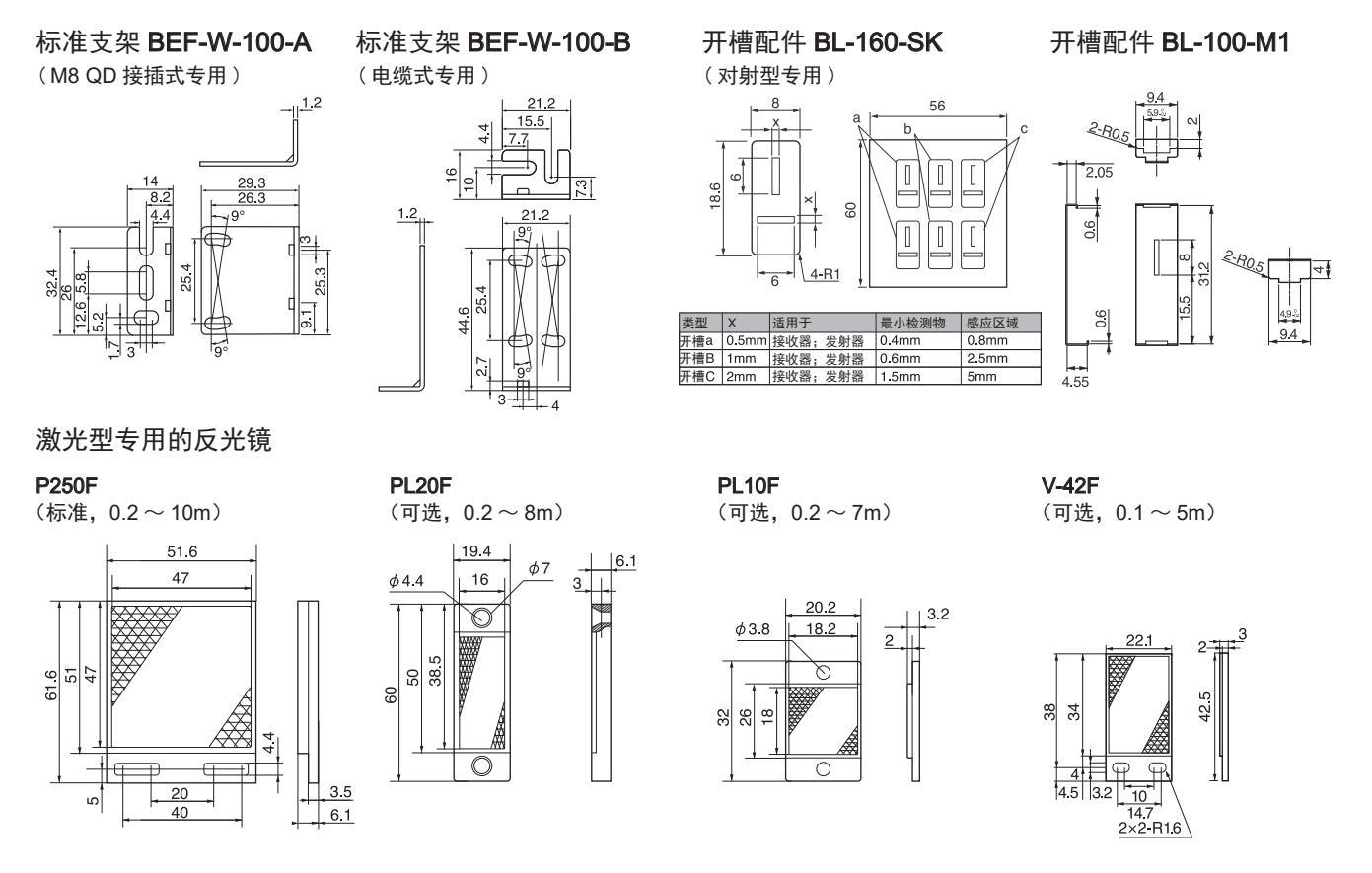

    选购件

    11

  • 激光透射光束 / 回归反射型

    类型 对射型 镜面反射型 漫反射型
    电缆式 NPN ZT-L3000N ZR-L1000N ZD-L40N
    PNP ZT-L3000P ZR-L1000P ZD-L40P
    M8接插式 NPN ZT-L3000CN ZR-L1000CN ZD-L40CN
    PNP ZT-L3000CP ZR-L1000CP ZD-L40CP
    电源电压 DC12~24V±10%
    消耗电流 30mA max. 20mA max.
    检测距离 30m 10m(P250F反射器) 400mm
    光斑尺寸 30mm/30m 10mm/8m 2mm/400mm
    响应时间 250usec
    滞后现象 - 20%Max
    环境温度 -10~+50℃
    环境湿度 35~85%
    存储温度/湿度 -25~+70℃/35~95%
    抗震动 10~55Hz,振幅1.5mm
    耐撞击 50G(500m/s²)
    防护等级 IP67
    光源 激光(650nm)
    激光等级(IEC) class 1 class 2
    激光等级(FDA) class I classⅡ
    输出指示灯 橙色(黄色) LED
    激光指示灯 绿色LED
    灵敏度调节 单圈电位器
    常开/常闭模式 常开(入光动作)/常闭(遮光动作)模式可选。
    连接线 2m电缆/M8连接器



    BGS-ZL 激光型

    类型 长距离型 短距离型
    2m电缆式 M8QD4针接插式 2m电缆式 M8QD4针接插式
    类型 NPN BGS-ZL30N BGS-ZL30CN BGS-ZL10N BGS-ZL10CN
    PNP BGS-ZL30P BGS-ZL30CP BGS-ZL10P BGS-ZL10CP
    设定距离 50-300mm(*1) 20-100mm(*1)
    检测距离 10-300mm(*1) 5-100mm(*1)
    响应时间 250μs
    光斑尺寸 φ1.5mm/300mm φ1mm/100mm
    滞后现象 5% 3%
    常开/常闭模式 常开(入光动作)/常闭(遮光动作)模式可选
    LED指示灯 输指示灯(橙色),激光指示灯(绿色)
    灵敏度调节 4圈电位器
    开关量输出 NPN/PNP集电极开路输出, ≦100mA Max/30VDC
    电源电压 DC10~30V±10%
    消耗电流 30mA max
    光源 激光(650nm) Class 1
    防护等级 IP67
    耐撞击 50G
    环境温度/湿度 -10~55℃/35~85%RH
    材质 外壳:含玻璃纤维ABS, 镜头:PMMA

    *1 100x100mm 白纸

    用于欧洲标准机器的 M8 QD 3 针接插式传感器,其型号后缀有“-CN(P)3”,如“BGS-ZL30CN3”(该 3 针型传感器无外部控制激光关闭功能)。
