距离限定型光电传感器


J 系列

  • 外壳填充环氧树脂,防水等级IP67
  • 可承受100G冲击力
  • 所有型号适用于M8 QD连接器
  • 特点
  • 应用
  • 电路图
  • 外形尺寸
  • 产品规格
  • 特性图
  • 下载
  • 外壳填充环氧树脂,增强紧密型,防水等级高。  11



    条形槽设计,方便安装(M3/M4均适用)
    条形安装槽孔(25.4mm长),适用于各种支架,方便传感器安装。

    11

    M8 QD连接器安装,方便维护。

    M8 QD连接器设计精巧,可适用于狭小安装空间。

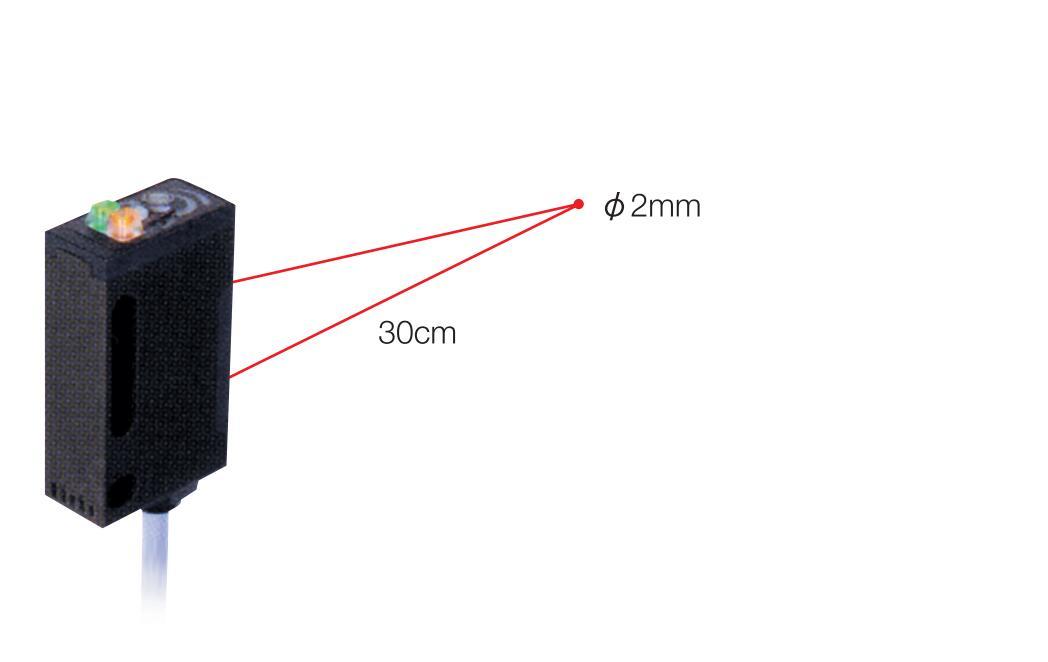

    可见红光

    LED红光清晰可见,方便传感器安装。
    距传感器30cm处可见光斑直径约2mm。

    11 11



    关键词:
    • 传感器
    • 光电传感器
    • J 系列
  • 轮胎计数

    (JR-S300)

    监控饼干浆机

    (JT-S1000)

    检测透明胶卷

    (JD-HW08)

    11 11 11

  • NPN输出

    11

    PNP输出

    11



  • 1111

    11

  • 类型 对射型 镜面反射型 漫反射型 限定反射型 广角漫反射型
    电缆式 NPN JT-H(S)1000NR JR-H(S)300N JD-H(S)R80N JD-H(S)L03N JD-H(S)W08N
    PNP JT-H(S)1000PR JR-H(S)300P JD-H(S)R80P JD-H(S)L03P JD-H(S)W08P
    接插式 NPN JT-H(S)1000CNR JR-H(S)300CN JD-H(S)R80CN JD-H(S)L03CN JD-H(S)W08CN
    PNP JT-H(S)1000CPR JR-H(S)300CP JD-H(S)R80CP JD-H(S)L03CP JD-H(S)W08CP
    检测距离 10m 3m 80cm 2-5cm 8cm
    响应时间  0.5msec Max
    常开/常闭模式  常开(入光动作)/常闭(遮光动作)模式可选
    滞后现象  20% Max
    光源  红色LED
    开关量输出 NPN或PNP 集电极开路,≤ DC100mA/30V
    电源电压 DC 12~24V ±10%
    认证 JIS/C4525,CE,UL
    消耗电流 发射器20mA,接收器15mA 20mA Max
    灵敏度调节  双圈电位器
    指示灯  2个指示灯,输出指示灯(橘色),稳定指示灯(绿色)
    防护等级  IEC 144 IP67,JEM IP67g
    耐撞击 100G(1000m/S2),X-Y-Z 三向各三次
    环境照度 阳光≤10,000 勒克斯(lux),白炽灯照射≤3,000勒克斯(lux)
    材质 PBT(壳体),PC(镜头)



    选购件

    1111
