超小超薄型光电传感器


E 系列

  • 侧面发光型从宽度为 5mm(0.19 英寸)的侧面发出光束。
  • 所有规格均可提供 M8 接插式型号。
  • 机械性能优越,可承受 100G 冲击力,防护等级 IP67。
  • LED 指示灯明亮,从背面亦可清晰可见。
  • 特点
  • 应用
  • 电路图
  • 外形尺寸
  • 产品规格

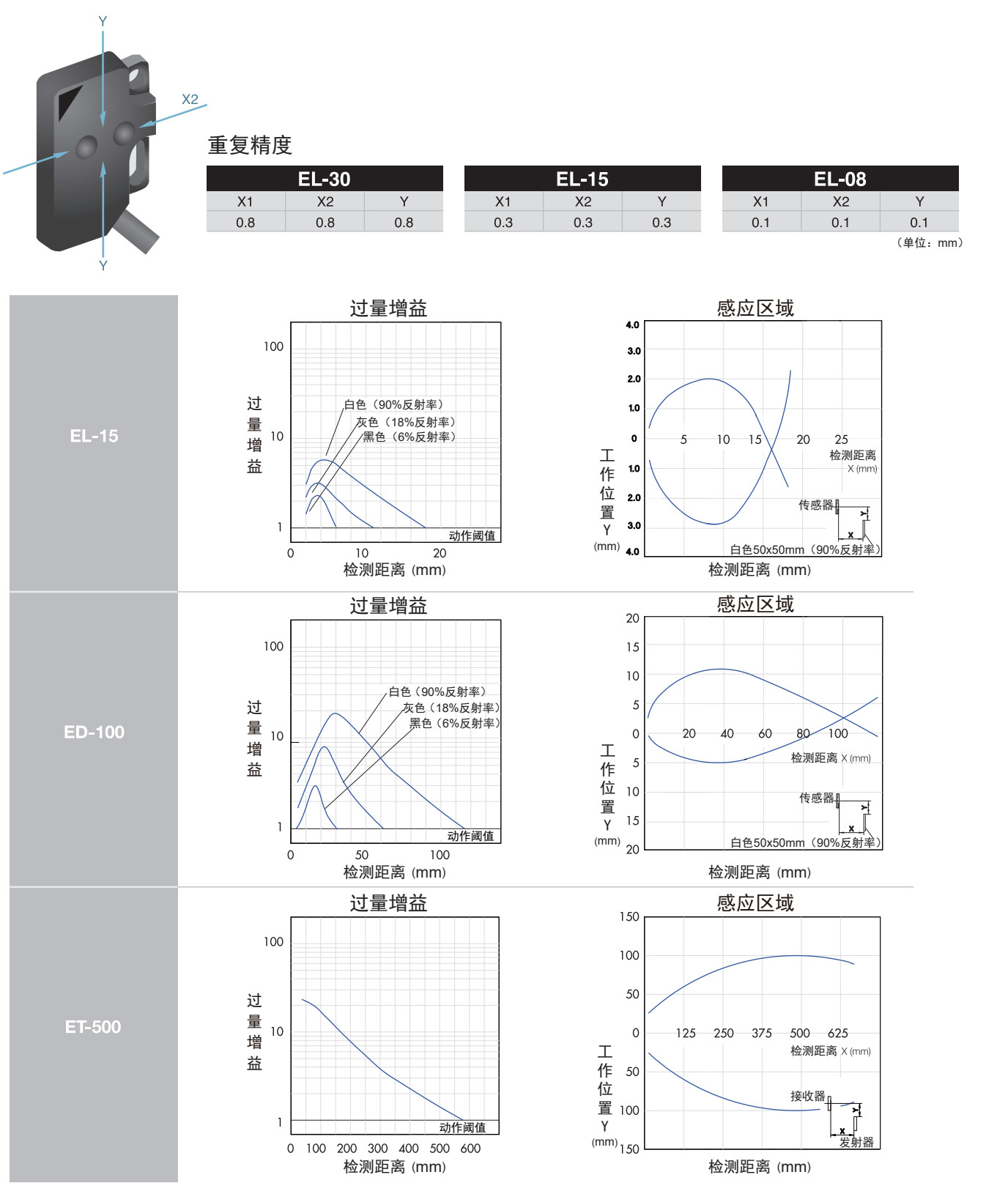

  • 特性图
  • 下载
  • 2 种类型可选

    11

    M8 接插式,
    方便维护

    11

    防护等级 IP67

    11符合
    RoHS 标准

    LED 指示灯
    背面清晰可见

    以便在不同方向都能
    确认传感器的工作状态。

    11

    通用安装孔

    条形的安装槽以便
    适合于各种安装环境。

    11

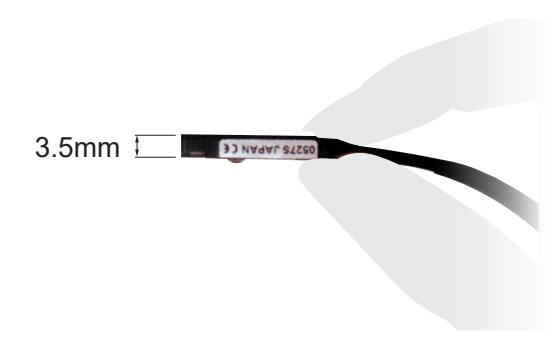

    3.5mm 超薄尺寸(正面发光型)

    超薄设计,节省安装空间。
    (侧面发光型:5mm)

    11



    侧面检测型
    11 侧面检测型,分为漫反射型、限定反射型、对射型。

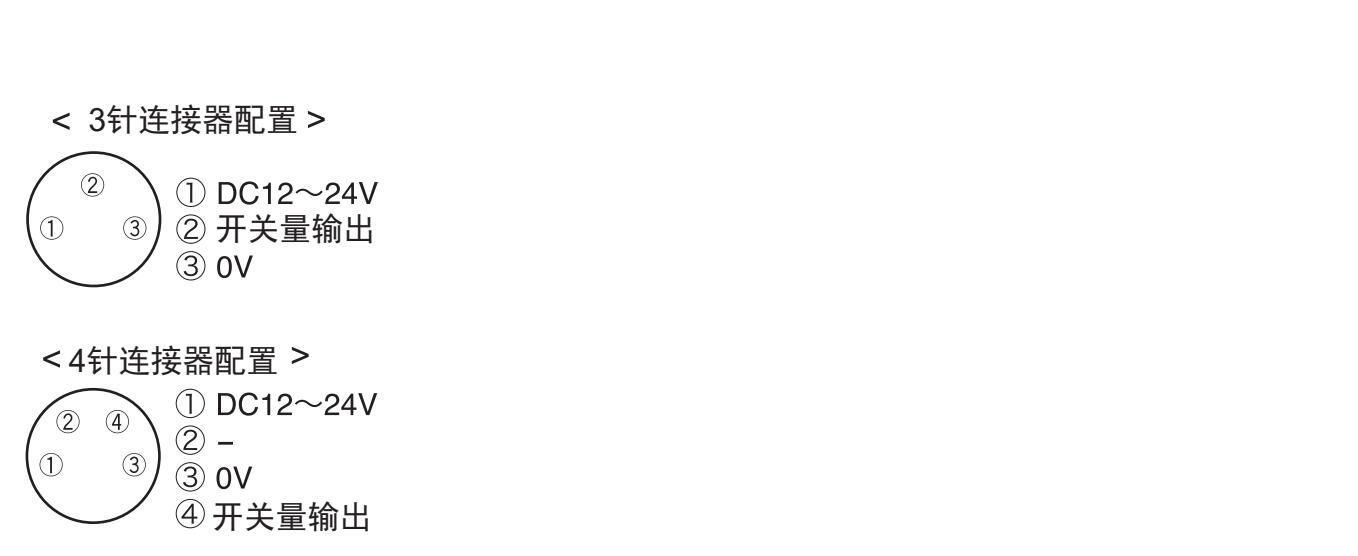

    M8 接插式可分为3Pin和4Pin两种连接器。

    EL-S系列
    限定反射型

    检测距离:15mm(0.6英寸);
    常开/常闭模式可选;
    重复精度:±0.1mm(0.004英寸);
    光斑尺寸:@15mm处,
     Φ2mm(0.07英寸);
    响应速度:0.5ms。

    ED-S系列
    漫反射型

    检测距离:30mm;
    常开/常闭模式可选;
    重复精度:±0.05mm(0.002英寸);
    滞后现象:@30mm处,10%。

    ET-S系列
    对射型

    检测距离:500mm(19.7英寸);
    常开/常闭模式可选;
    重复精度:±0.1mm(0.004英寸);
    响应速度:0.25ms。



    正面检测型
    11 超薄设计,节省安装空间。提供三种类型的限定反射型产品。

    EL系列
    限定反射型

    3种检测距离可选:
    30mm(1.18英寸)、
    15mm(0.6英寸)、
     8mm(0.31英寸);
    外壳结构紧密,可节省
    安装空间。

    ED系列
    漫反射型

    标准漫反射型,
    检测距离:
    100mm(3.94英寸)。

    ET系列
    对射型

    响应速度:0.5ms;
    设计敏锐的光学系统内置于
    12×20×3.5mm。

    关键词:
    • 传感器
    • 光电传感器
    • E 系列
  • 检测晶圆传送盒的物料
    (FOUP)
    监视晶片滑出卡盒 检测传送带上是否有工件 检测传送带上的螺钉
    11 11 11 11

  • NPN输出

    44

    PNP输出

    11



  • 侧面检测型

    对射型发射器

    11

    漫反射/限定反射型

    11

    对射型接收器

    11

    11



    正面检测型

    对射型发射器

    11

    漫反射/限定反射型

    11

    对射型接收器

    11

    11

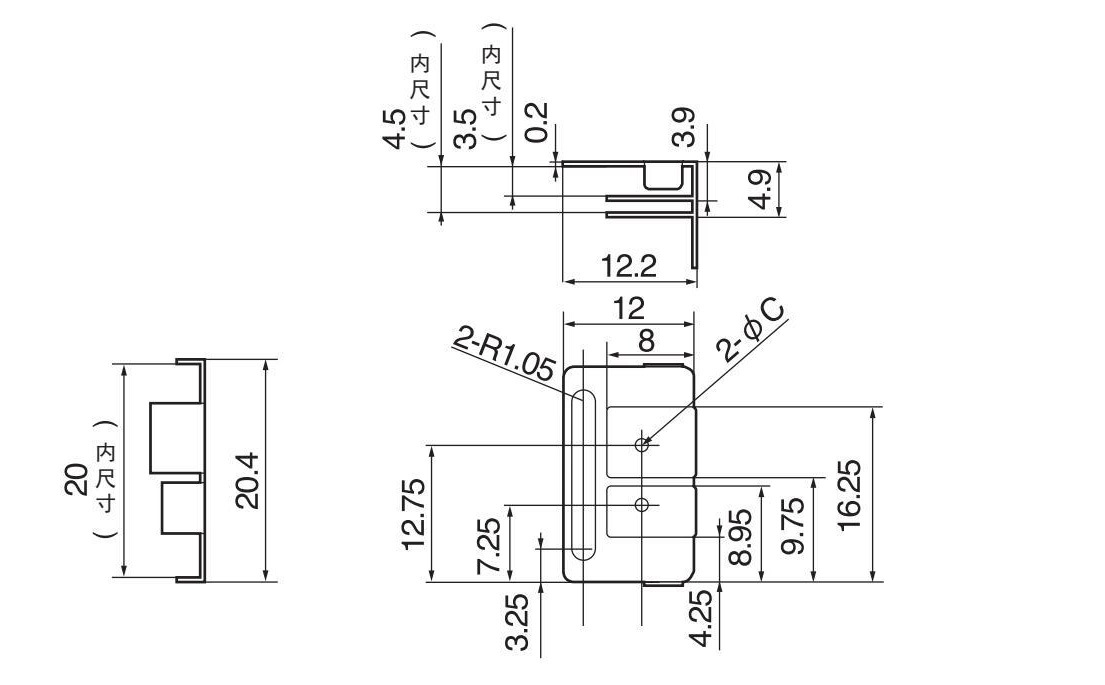

    选购件

    开槽式遮罩

    BL-W2F-1(= Φ1mm)

    BL-W2F-1.5(= Φ1.5mm)

    11

  • 侧面检测型

    类型 漫反射型 限定反射型 对射型
    NPN型 常开 2m 电缆式 ED-S30NL EL-S15NL ET-S500NL
    M8 接插式-3针 ED-S30NL3 EL-S15NL3 ET-S500NL3
    M8 接插式-4针 ED-S30NL4 EL-S15NL4 ET-S500NL4
    常闭 2m 电缆式 ED-S30ND EL-S15ND ET-S500ND
    M8 接插式-3针 ED-S30ND3 EL-S15ND3 ET-S500ND3
    M8 接插式-4针 ED-S30ND4 EL-S15ND4 ET-S500ND4
    PNP型 常开 2m 电缆式 ED-S30PL EL-S15PL ET-S500PL
    M8 接插式-3针 ED-S30PL3 EL-S15PL3 ET-S500PL3
    M8 接插式-4针 ED-S30PL4 EL-S15PL4 ET-S500PL4
    常闭 2m 电缆式 ED-S30PD EL-S15PD ET-S500PD
    M8 接插式-3针 ED-S30PD3 EL-S15PD3 ET-S500PD3
    M8 接插式-4针 ED-S30PD4 EL-S15PD4 ET-S500PD4
    电源电压 DC 12~24V +10%
    消耗电流 20mA Max 30mA Max
    检测距离 30mm 2 - 15mm 500mm
    光斑尺寸 3mm @ 30mm 2mm @ 15mm 60mm @ 500mm
    检测物体 不限 不透明物体
    重复精度 +/-0.05mm Max +/-0.1mm Max
    响应时间 0.25msec(ET),0.5msec(ED,EL)
    光源 红色LED
    滞后现象 10% -
    开关量输出 NPN或PNP 集电极开路,1.8V-50mA,≤50mA 24V DC
    环境照度 日光 10,000 Ix Max
    白炽灯光 3.000 Ix Max
    环境温度/混度 -25~+55C/35~85%
    存储温度/湿度 -40~+70C/35~95%
    耐噪音 EN60947-5-2:1998(免疫)  EN60947-5-2:1998(辐射)
    抗震动 10-55Hz振幅1.5mm,X-Y-Z ,两小时
    耐撞击 1000m/s3,X-Y-Z三方向各三次
    防护等级 IP67
    预热时间 100ms
    LED指示灯 绿色(稳定),橙色(输出),红色(ET型发射器电源指示灯)
    连接器与电缆线 2.5mm 3芯电缆2m(发射器使用2芯电缆)/M8接线150mm
    保护电路 电流过载,逆偏振,短路保护
    材质 PC
    认证 CE



    正面检测型

    类型 漫反射型 限定反射型 对射型
    NPN型 常开 2m 电缆式 ED-100NL ED-30NL EL-15NL EL-08NL ET-500NL
    M8 接插式-3针 ED-100NL3 ED-30NL3 EL-15NL3 EL-08NL3 ET-500NL3
    M8 接插式-4针 ED-100NL4 ED-30NL4 EL-15NL4 EL-08NL4 ET-500NL4
    常闭 2m 电缆式 ED-100ND ED-30ND EL-15ND EL-08ND ET-500ND
    M8 接插式-3针 ED-100ND3 ED-30ND3 EL-15ND3 EL-08ND3 ET-500ND3
    M8 接插式-4针 ED-100ND4 ED-30ND4 EL-15ND4 EL-08ND4 ET-500ND4
    PNP型 常开 2m 电缆式 ED-100PL ED-30PL EL-15PL EL-08PL ET-500PL
    M8 接插式-3针 ED-100PL3 ED-30PL3 EL-15PL3 EL-08PL3 ET-500PL3
    M8 接插式-4针 ED-100PL4 ED-30PL4 EL-15PL4 EL-08PL4 ET-500PL4
    常闭 2m 电缆式 ED-100PD ED-30PD EL-15PD EL-08PD ET-500PD
    M8 接插式-3针 ED-100PD3 ED-30PD3 EL-15PD3 EL-08PD3 ET-500PD3
    M8 接插式-4针 ED-100PD4 ED-30PD4 EL-15PD4 EL-08PD4 ET-500PD4
    电源电压 DC 12~24V +10%
    消耗电流 20mA Max   30mA Max
    检测距离 100mm 5 -30mm 2 -15mm 3 -8mm 500mm
    光斑尺寸 φ60mm @ 100mm φ20mm @ 30mm φ10mm @ 15mm φ10mm @ 8mm φ140mm @ 500mm
    检测物体 不限   不透明物体
    响应时间 0.5msec Max
    滞后现象 白纸 :10%(EL-08/ EL-15),15%(EL-30/ED-100) -
    开关量输出 NPN或PNP 集电极开路,≤50mA/24V DC
    环境照度 阳光≤10,000 勒克斯(lux),白炽灯照射≤3,000勒克斯(lux)
    环境温度/混度 -25~+55C/35~85%
    存储温度/湿度 -40~+70C135~95%
    耐噪音 EN60947-5-2:1998(免疫)
    EN60947-5-2:1998(辐射)
    抗震动 10~55Hz振幅1.5mm,X-Y-Z ,两小时
    耐撞击 1000m/s3,X-Y-Z三方向各三次
    防护等级 IP67
    预热时间 15msec
    LED指示灯 绿色(稳定),橙色(输出),红色 (ET型发射器电源指示灯)
    连接器与电缆线 2m电缆,φ2.5mm3个连接器(发射器使用2个连接器)/M8 接线150mm
    保护电路 电流过载,逆偏振,短路保护
    材质 PC
    认证 CE
