超小体积型光电传感器


S 系列

  • 内置 BGS 功能。
  • 内置偏光镜头(镜面反射型)。
  • 可承受 100G 冲击力。
  • 所有规格均提供 M8 QD 接插式。
  • 特点
  • 应用
  • 电路图
  • 外形尺寸
  • 产品规格
  • 特性图
  • 下载
  • BGS 型(BGS-S08)传感器设计极其紧凑,
    体积仅为17x10x20 mm。

    极适合用于 OEM 设备,如 PCB 机器。



    11

    结构坚固,可承受 100G 冲击力,防护等级 IP67

    结构坚固,可承受高强度冲击力,如擦碰或冲撞等。

    11

    0.5ms 高速响应速度

    检测透明物体时亦可实现高速响应。

    11

    内置放大器的小型传感器。

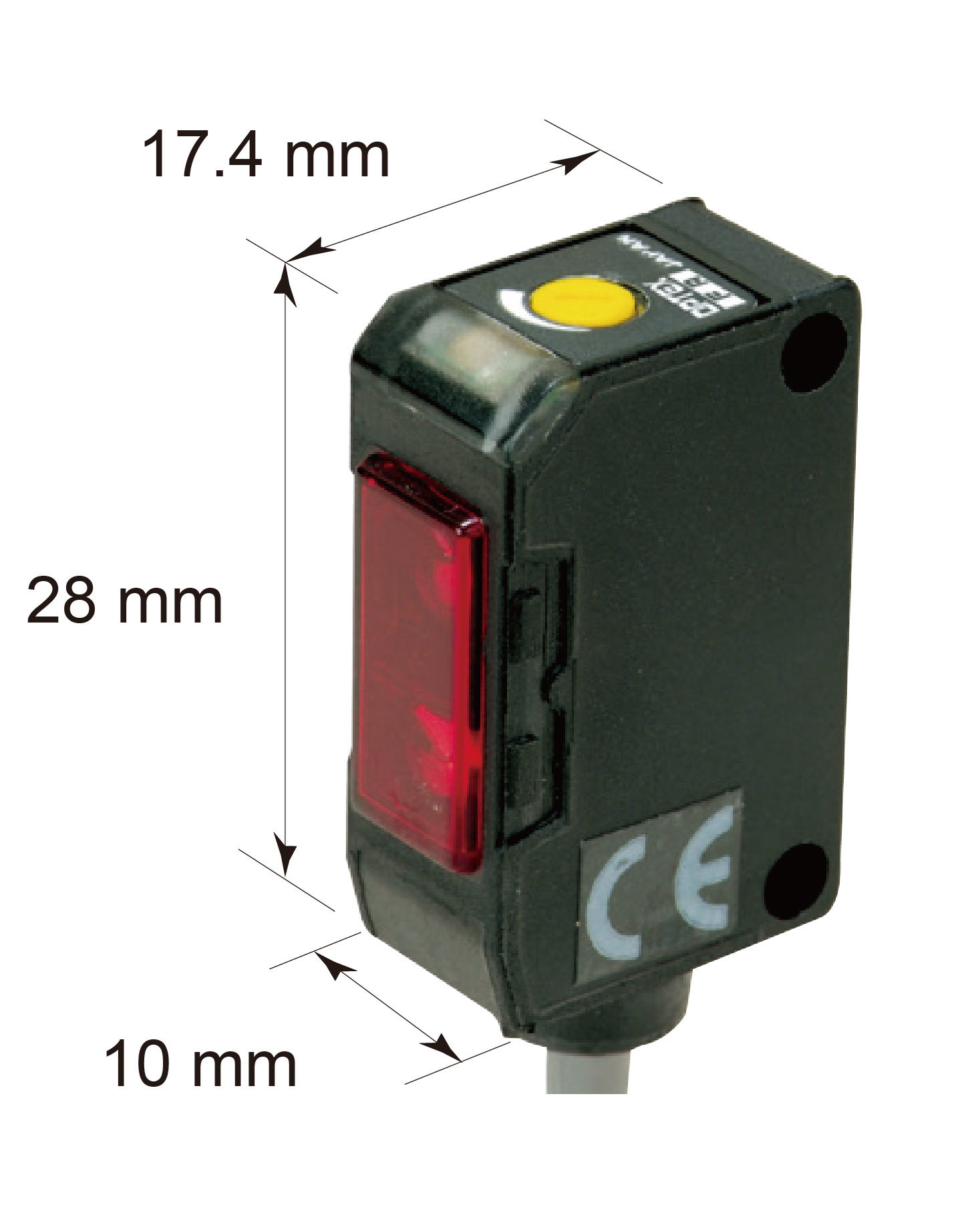

    机身为 10×17.4×28mm 的小型设计。 在不牺牲检测距离等规格的情况下, 成功实现了小型化。



    关键词:
    • 传感器
    • 光电传感器
    • S 系列
  • 监控冰淇淋盒的重叠

    (ST-400)

    振动盘上的小器件检测

    (BGS-S08)

    11 11

  • NPN输出

    11

    PNP输出

    11



    发射器

    11

  • S 系列

    电缆式

    (BEF-W150-B)

    11

    接插式

    (BEF-W150-A)

    11

    BGS-S 系列

    电缆式

    (BEF-W150-B)

    11

    接插式

    (BEF-W150-A)

    11

    标准型反光镜 V-61

    11

    微型反光镜 P-45

    11

    (单位 :mm)



  • 类型 对射型 镜面反射型
    带偏光镜
    漫反射型 BGS型
    电缆式 NPN ST-400N SR-150N SD-20N BGS-S08N
    PNP ST-400P SR-150P SD-20P BGS-S08P
    接插式 NPN ST-400CN SR-150CN SD-20CN BGS-S08CN
    PNP ST-400CP SR-150CP SD-20CP BGS-S08CP
    检测距离 4m 1.5m 200mm 10-80mm
    电源电压 DC 10~30V ±10%
    消耗电流  30mA 20mA Max
    滞后现象 - 20% MAX 10% MAX
    最小检测物  φ6 □45mm -
    响应时间  0.5msec Max
    开关量输出 NPN 或 PNP 集电极开路,≤100Ma/ 30V DC
    常开/常闭模式 常开(入光动作)/ 常闭(遮光动作)模式可选
    灵敏度调节 单圈调节器 5 圈调节器
    LED指示灯 红色 LED
    环境温度/湿度 -25~+55℃/35~85%RH
    防护等级 IP67
    环境照度 阳光≤10,000 勒克斯(lux),白炽灯照射≤3,000 勒克斯(lux)
    耐撞击 约 100G(1000m/s2),XYZ 三方向,各 3 次
    抗震动 10~55Hz 振幅 1.5mm, X-Y-Z ,两小时
    电缆线 电缆式:2m,Φ3.5mm(5m 电缆亦可用 ); 接插式:M8 4 针连接器



    选购件
